Fibar Group з Польщі є одним з найбільш відомих брендів, коли мова заходить про системах домашньої автоматизації на базі протоколу Z-Wave. Компанія бере активну участь у просуванні своїх рішень. Виробник отримав безліч нагород як за продукти, так і за розвиток бізнесу. Офіційні поставки рішень Fibaro здійснюються майже в шістдесят країн по всьому світу. Компанія створила веб-сайти для двадцяти регіонів, на яких можна знайти докладну інформацію по продуктах, розділ підтримки та список партнерів. Мабуть, саме на рішеннях цього виробника неформально орієнтуються інші виробники при розробці своїх продуктів.

На даний момент компанія пропонує два варіанти контролерів і декілька датчиків та виконавчих пристроїв під своїм брендом. Відзначимо, що всі моделі відрізняються оригінальним дизайном і високою якістю виготовлення. Крім того, система має зручний і функціональний веб-інтерфейс налаштування і керування, підтримку режиму віддаленого доступу, привабливі мобільні додатки для смартфонів і планшетів, вміє працювати з IP-відеокамерами, може бути інтегрована з іншими рішеннями через віртуальні пристрої і мережевий API, здатна використовувати інформацію про координати користувача і має інші цікаві можливості. У цьому матеріалі ми познайомимося з контролером Home Center Lite (далі HCL) і розглянемо декілька нових пристроїв для мережі Z-Wave.

Контролер Fibaro Home Center Lite

Модель поставляється в компактній коробці-кубику з товстого і міцного картону. Її оформлення явно натякає, що можливості системи широкі, розібратися з системою зможе і не підготовлений користувач, а управляти пристроєм можна зі смартфонів і планшетів. Цікаво буде подивитися, наскільки це відповідає дійсності. Вся текстова інформація наводиться англійською та польською, а з істотного для вітчизняного користувача, на що варто звернути увагу на упаковці, згадаємо вказівку регіону (нагадаємо, що в Z-Wave частоти роботи для Європи та Росії відрізняються).

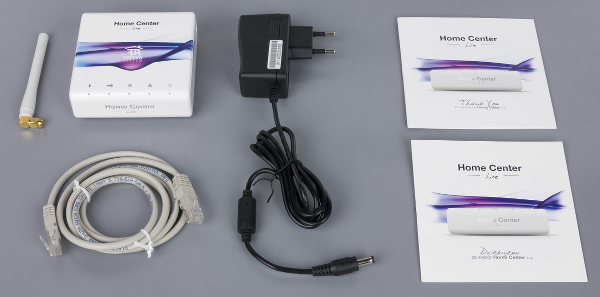

У комплект поставки входить зовнішній блок живлення (12 В 1 А), мережевий патч-корд, знімна антена Z-Wave і коротка друкована інструкція (англійською та польською мовами). На сайті компанії можна знайти електронні версії документації і на інших мовах, української серед них поки немає. Зауваження тут є тільки до блоку живлення - на ньому встановлений дуже яскравий синій світлодіод.

Контролер є невеликим пристроєм - розміри без урахування кабелів і антени становлять близько 90 × 90 × 34 мм. Пластиковий корпус має чотири гумові ніжки для установки на плоскій поверхні, отвори для кріплення на стіну і клямки для стандартної DIN-рейки. Так що з цієї точки зору користувачеві надається максимальна універсальність. А для зручності розміщення кабелів в спеціальному отворі корпусу є стяжка-липучка.

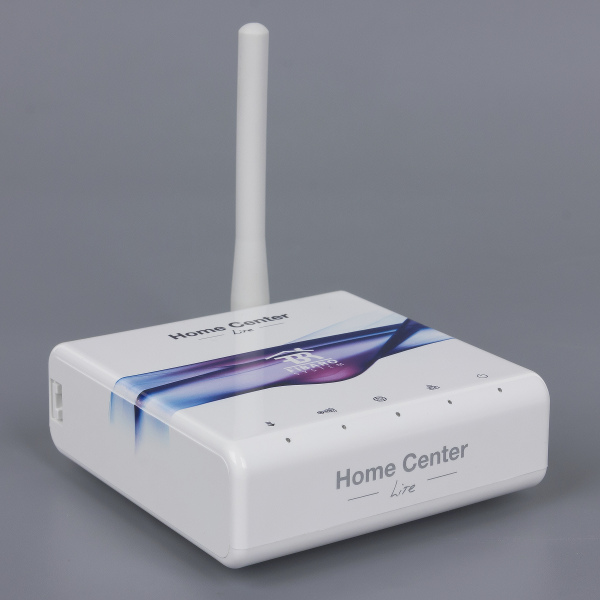

У нижній частині верхньої панелі розташовані п'ять індикаторів стану - живлення, підключення до локальної мережі, підключення до інтернету, активність мережі Z-Wave, наявність оновлень програмного забезпечення.

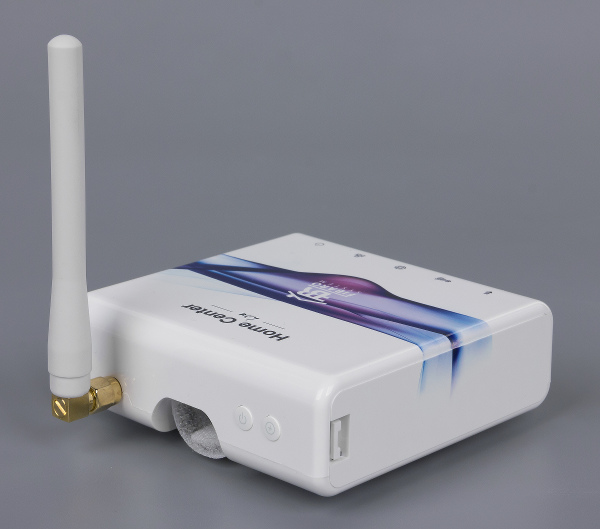

На верхньому торці знаходиться коннектор для антени Z-Wave. Відзначимо, що роз'єм на ній фіксований кутовий. Тут же можна знайти вимикач живлення і кнопку для ініціалізації процесу підключення нових пристроїв.

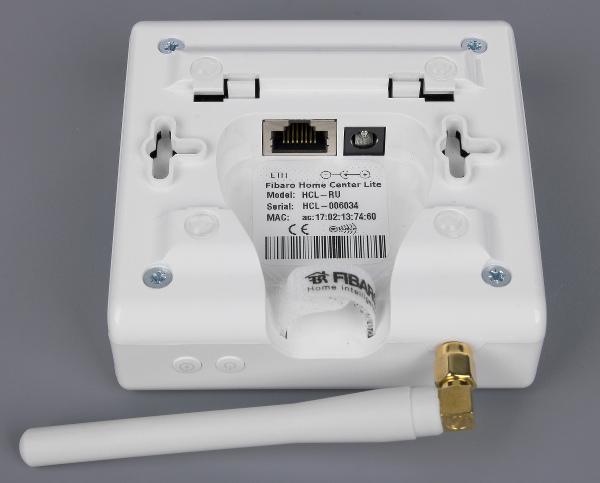

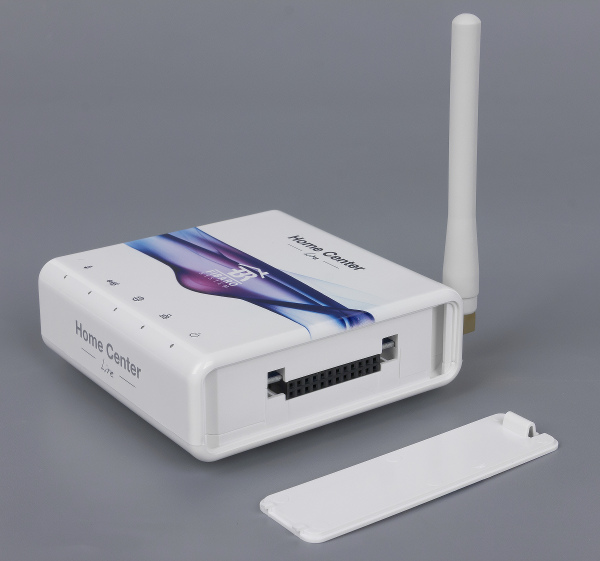

На нижній частині корпусу є відсік з парою роз'ємів - для блоку живлення і мережевого кабелю. Відзначимо, що дана модель працює тільки з проводовим підключенням. На бічних торцях за знімними кришками ховаються системні роз'єми, які, в майбутньому, ймовірно, будуть використовуватися для підключення опціональних модулів, що розширюють можливості контролера.

За інформацією виробника, пристрій заснований на ARM-процесорі з архітектурою Cortex-A8, що працює на частоті 720 МГц. Також в платформу входять по 128 МБ оперативної і флеш-пам'яті.

В цілому модель справляє дуже сприятливе враження і конструкцією, і дизайном. Хочеться сподіватися, що виробник з тією ж увагою підійшов і до розробки програмного забезпечення.

Відзначимо, що компанія пропонує і більш потужну версію свого контроллера - Fibaro Home Center 2. Основною її відмінністю від HCL є підтримка мови програмування LUA, що може знадобитися для повноцінного використання певних пристроїв Z-Wave, наприклад деяких кнопкових пультів.

Як і у більшості моделей, передбачено оновлення вбудованого програмного забезпечення. У деяких ситуаціях буде корисною підтримка спеціальної панелі відновлення для скидання налаштувань пристрою або переустановлення прошивки.

Діммер Fibaro RGBW Controller FG RGBW M-441

Багатьом користувачам цікаві «багатобарвні» рішення, оскільки вони здатні забезпечити реалізацію незвичайних дизайнерських проектів. Крім того, вони дуже ефектно виглядають з точки зору демонстрації технології. Незважаючи на те, що в поточній версії протоколу Z-Wave передбачені відповідні профілі, в реальності ситуація не дуже хороша через мале поширення їх підтримки в контролерах і складнощів при реалізації візуальних інтерфейсів управління. Fibaro пропонує свій варіант для вирішення цього завдання. Її компактний контролер забезпечує обслуговування трьох- і чотирьохканальних світлодіодних стрічок, а також має чотири входи для датчиків або вимикачів. У комплект поставки пристрою входить досить докладна інструкція з прикладами підключення та налаштування.

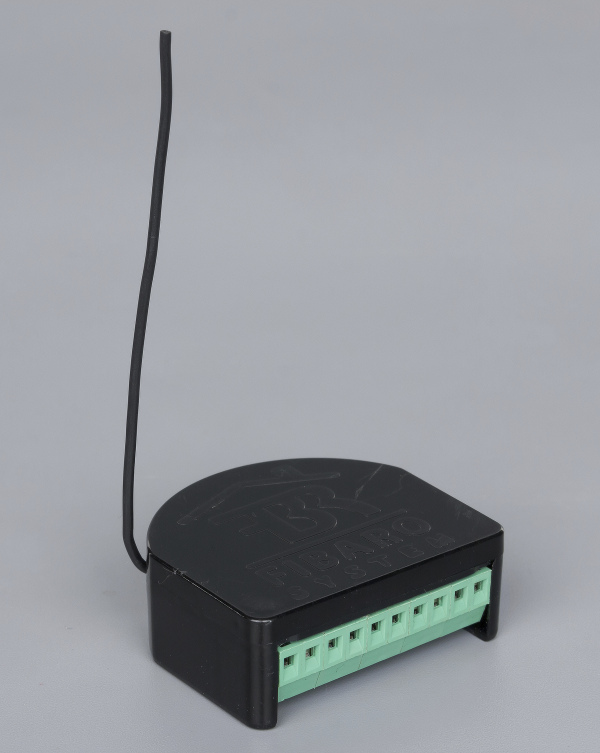

На «зрізаному» торці пристрою розташовується колодка на 10 контактів. На верхній стороні є прихована кнопка для включення / виключення з мережі Z-Wave. Встановити блок розмірами 42 × 37 × 17 мм можна, в тому числі, і в стандартній розподільній коробці. Єдине зауваження стосується необхідності підведення до блоку низьковольтного живлення постійним струмом 12 або 24 В. Ця ж напруга комутується і на навантаження. У якості останньої можуть використовуватися світлодіодні стрічки і лампи, галогенові джерела світла, вентилятори та інші аналогічні споживачі. Діммірування виходів здійснюється за технологією PWM з частотою 244 Гц. Максимальний струм по одному каналу становить 6 А, інтегральний на всі канали - 12 А. Модуль має вбудований вимірювач споживання, статистика якого передається на контролер.

Пристрій має чотири входи, які можуть використовуватися з кнопками для управління каналами діммера або як аналогові (0-10 В) входи від різних сенсорів і датчиків. Враховуючи таке різноманіття варіантів, важлива підтримка цих конфігурацій в програмному забезпеченні контролера. У разі HCL після додавання пристрою користувач вибирає в меню один з режимів - RGB, RGBW або незалежні входи / виходи. В останньому випадку можна поєднувати підключення аналогових датчиків і управління каналами діммера кнопками або вимикачами. Додатково в діммерах передбачено вимірювання сумарного енергоспоживання. Серед розширених опцій пристрою відзначимо вибір режимів управління кнопками, обмеження мінімального і максимального станів діммера, вибір швидкості зміни стану (плавне включення / вимикання), запам'ятовування стану при втраті живлення, параметри відправки звітів про зміну стану входів і параметри споживання. Підтримка даної моделі в HCL дозволяє реалізувати не тільки безпосереднє управління освітленням, але й роботу заздалегідь запрограмованих користувачем сценаріїв зміни режимів діммера.

Датчик руху Fibaro Motion Sensor FGBS-001

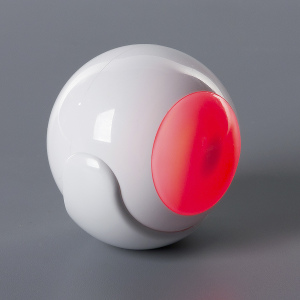

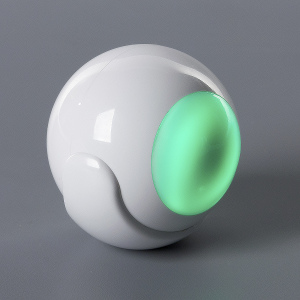

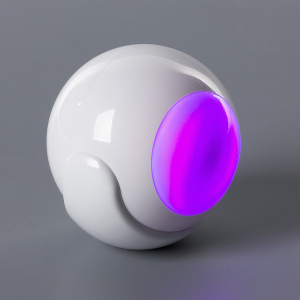

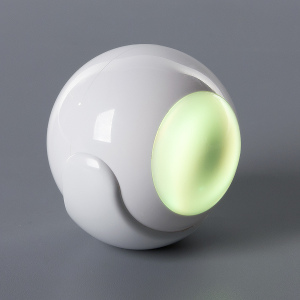

Це, мабуть, найцікавіший з точки зору зовнішнього вигляду пристрій, з яким ми зустрічалися. Перше, що приходить на розум асоціація - око Саурона. Шарик з білого глянсового пластика діаметром 45 мм і вагою близько 40 грамів має на лицьовій стороні матове віконце, яке може підсвічуватися різними кольорами. Модель отримала нагороду CES Innovation Awards в категорії Smart Home в цьому році.

У комплект поставки входить батарея (CR123A), спеціальний захват для кріплення, шуруп з дюбелем і клейка плоска. Конструкція дозволяє встановлювати датчик на будь-які поверхні і легко налаштовувати його зону дії простим поворотом кульки в шарнірі.

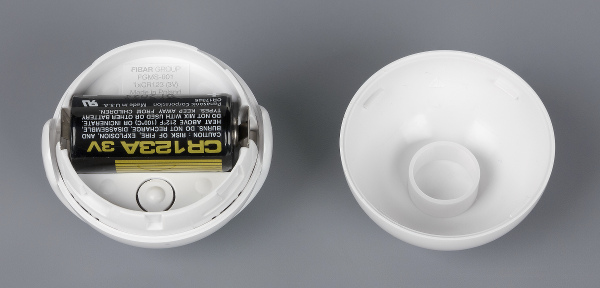

Модель розрахована на використання тільки всередині приміщень. Корпус відкривається поворотом двох половинок відносно один одного. Усередині ховається батарея і кнопка для включення датчика в мережу Z-Wave. Виробник оцінює тривалість роботи від однієї батареї в два роки при налаштуваннях за замовчуванням. Зміна параметрів системи (зокрема частоти відправки звітів) може вплинути на цю характеристику.

Обслуговуюча зона має охоплення близько 110 градусів і дальність до семи метрів. Крім визначення наявності руху, пристрій надає інформацію про освітленість і температуру. Передбачена вбудована система для оцінки якості сигналу мережі Z-Wave, що може стати в нагоді під час інсталяції. Для додаткового захисту є вбудований датчик руху (прискорення), що дозволяє визначити спробу демонтажу пристрою.

У розширених параметрах датчика можна налаштувати опції детектора руху (зокрема чутливість), режими роботи світлодіодного індикатора (наприклад, колір може залежати від температури), частоту відправки звітів про температуру і освітленості, коригування термометра та інші. Передбачена автоматична комбінація інформації з датчиків руху та освітлення для реалізації сценарію «сигналізація при русі в темряві».

Датчик затоплення Fibaro Flood Sensor FGFS-101

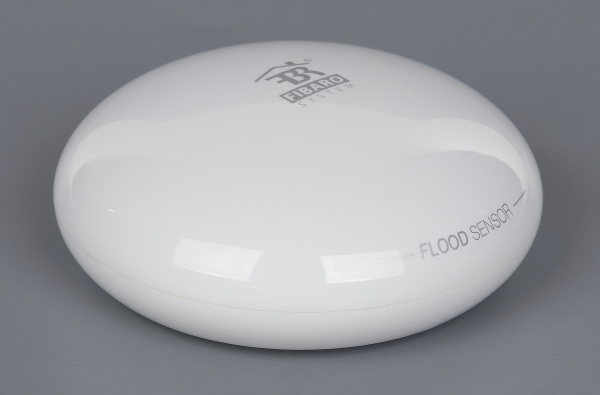

У деяких сценаріях домашньої автоматизації може бути цікаво використання датчика затовлення. Як з описаним вище пристроєм, над створенням Fibaro Flood Sensor явно попрацювали дизайнери, що підтверджується і отриманням нагороди iF design в цьому році. Модель являє собою схожу на гальку пристрій, корпус якого також виготовлений з глянцевого білого пластику. Розміри при цьому вийшли зовсім невеликі - діаметр 72 мм, висота - менше 30 мм.

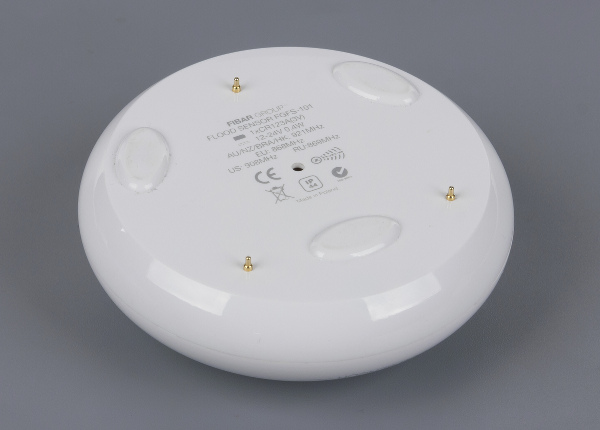

Основний варіант розміщення датчика - на підлозі у ванній кімнаті або іншому приміщенні. Визначення події відбувається з використанням трьох пружних контактів на нижній частині корпусу. Формально модель не є захищеною від повного занурення у воду, але на практиці це цілком можливо і не призводить до моментального виходу з ладу.

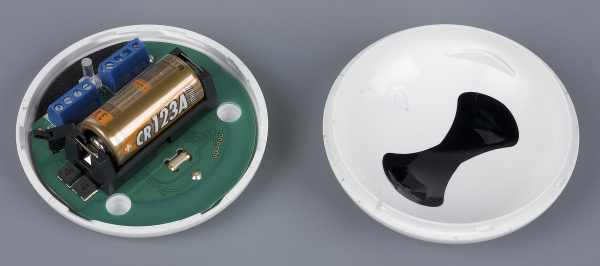

Живлення здійснюється від батареї CR123A, якій, за інформацією виробника, повинно вистачати на два роки. Усередині корпусу передбачена колодка (може використовуватися для підключення до дротової системі сигналізації), в якій передбачено зовнішнє живлення, вихідні сигнали спрацьовування і злому, а також входи зовнішнього додаткового датчика затоплення (можна використовувати кабель з оголеними кінцями). При наявності постійного живлення, пристрій працює як маршрутизатор мережі Z-Wave. У цьому режимі можна встановити і батарею, яка буде використовуватися для резервування.

Під кришкою ховається також кнопка для включення датчика в мережу Z-Wave, багатобарвний індикаторний світлодіод і звуковий випромінювач. Цікаво, що, як і в датчику руху, тут є вбудований акселерометр для визначення ситуації демонтажу. Цілком доречно виглядає і датчик температури. Його, враховуючи місце встановлення пристроїв, можна використовувати, наприклад, для реалізації управління теплою підлогою. У розширених налаштуваннях можна вибрати варіанти індикації спрацьовування, параметри відправки звіту про температуру, встановити колірну індикацію досягнення заданих температурних меж.

Датчик диму Fibaro Smoke Sensor FGBS-001

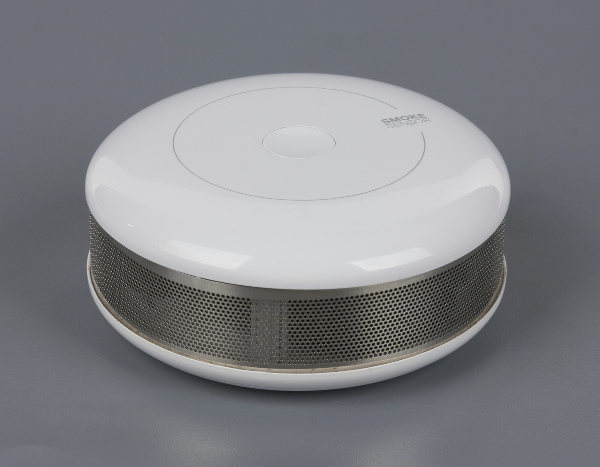

Ще одне унікальне для певних рішень пристрій - датчик диму. Модель Fibaro Smoke Sensor також відрізняється привабливим дизайном і широкими можливостями. Пристрій виконаний у формі «шайби» з діаметром 65 мм і висотою 28 мм. Основна частина корпусу виготовлена з білого глянцевого пластика. На бічній стороні йде металева решітка, яка забезпечує доступ повітря до датчика.

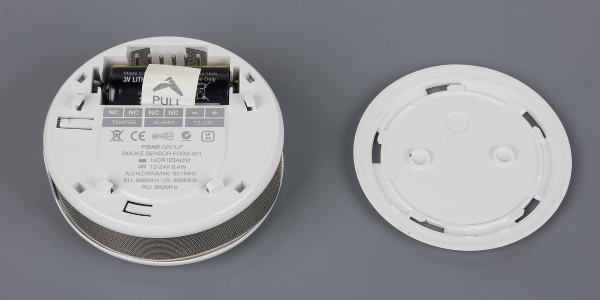

На верхній частині корпусу знаходиться кнопка для підключення в мережу Z-Wave з вбудованим індикаторним світлодіодом. Дно пристрою знімне і використовується для кріплення датчика на стіну. Для цього в ньому потрібно зробити два отвори і закріпити елемент на стелі або іншому відповідному місці. Після цього основна частина датчика закріплюється на ньому з поворотом. Під кришкою знаходиться відсік для батареї (знову формату CR123A, приблизний час роботи - три роки), кнопка демонтажу і колодка для проводового підключення. В останній передбачена подача постійного живлення і виходи датчиків. Як і деякі інші датчики, пристрій може подавати досить гучний звуковий сигнал.

Модель має можливість налаштування чутливості детектора диму, визначення загоряння по різкому зростанні температури, вбудований «чорний ящик» для автономного запису показань датчиків у випадку спрацювання, режим повторювача мережі Z-Wave при наявності постійного живлення, періодичну автоматичну перевірку працездатності і підключення до мережі, функцію перевірки якості сигналу мережі.

У додаткових налаштуваннях можна вибрати варіанти локальних оповіщень, змінити параметри моніторингу температури та інші опції. Відзначимо, що як звичайний датчик температури пристрій не працює.

Використання системи:

Після налаштування конфігурації системи та пристроїв, а також програмування необхідних алгоритмів роботи, система починає працювати в автономному режимі. Нагадаємо, що контролер Fibaro HCL не вимагає для своєї роботи постійного підключення до хмарних сервісів.

Управління системою автоматизації можливо через веб-інтерфейс або фірмові мобільні додатки.

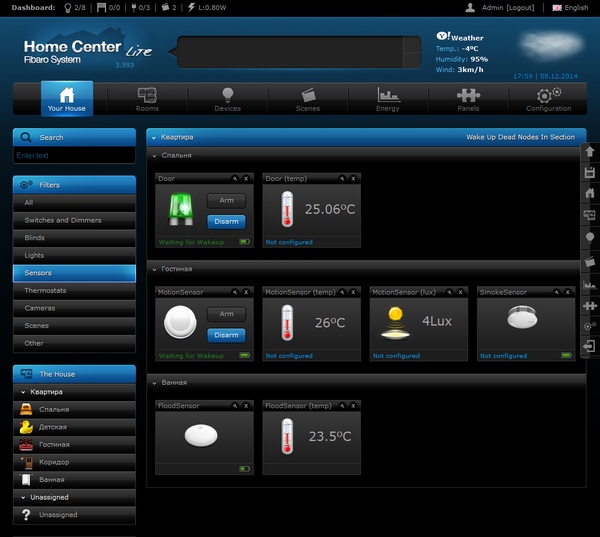

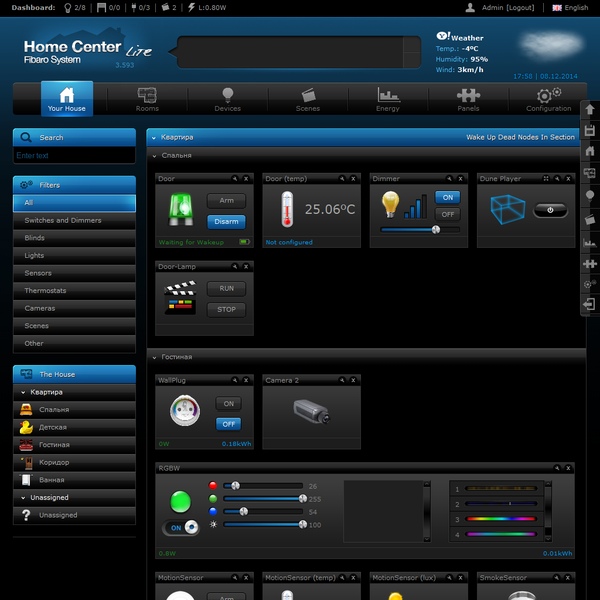

Веб-інтерфейс контролера в робочому режимі дозволяє отримати доступ до стану і безпосереднього управління всіма встановленими в системі пристроями. Серед них також присутні сцени і віртуальні пристрої. Передбачений вбудований пошук, а також сортування по кімнатах і типах пристроїв.

Зовнішній вигляд представлених значків залежить від їх типу і може бути змінений користувачем. Для кімнат додатково зазначаються їх характеристики, такі як температура і енергоспоживання. Тут же можна здійснювати групові операції - наприклад, вимикати все світло в кімнаті або відкривати жалюзі.

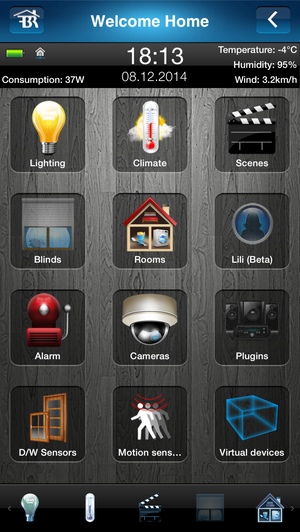

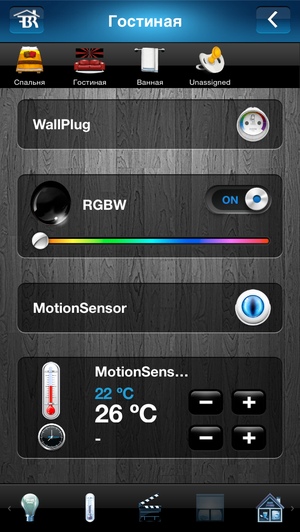

Додаток для смартфонів вийшов досить зручним. Воно відмінно справляється з основними завданнями моніторингу та контролю над системою автоматизації. Навіть на пристрої з відносно невеликим екраном цілком комфортно управляти як будинком і кімнатами, так і окремими пристроями.

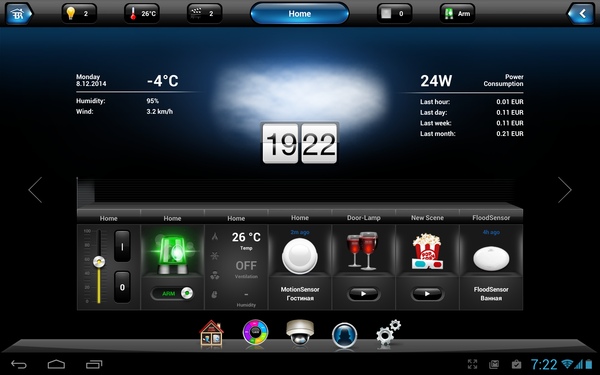

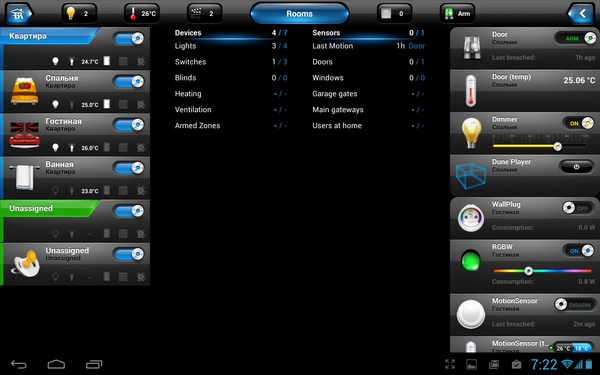

Цікаво відзначити, що версія для планшетів має не просто збільшене число значків, а повністю перероблений інтерфейс зі спливаючими вікнами та іншими елементами, що дозволяє більш ефективно використовувати великі екрани.

Висновки:

Компактний контролер Fibaro Home Center Lite є дуже цікавим рішенням для створення системи домашньої автоматизації. Підтримка стандарту Z-Wave дозволяє гнучко вибрати необхідний набір датчиків і виконавчих пристроїв, а також здійснити установку, навіть не маючи спеціальної підготовки і не порушуючи ремонту. Модель цікава своїм зручним інтерфейсом управління, наявністю фірмових утиліт для мобільних пристроїв, можливістю автономної роботи і підтримкою віддаленого доступу через хмарний сервіс.

Виробник передбачив декілька вбудованих алгоритмів роботи для реалізації популярних сценаріїв автоматизації, в числі яких сцени, управління температурою і вологістю приміщень, облік енергоспоживання та охорона приміщень. Налаштування базових схем взаємодії пристроїв не викликає складнощів. У той же час, в програмному забезпеченні присутні не завжди очевидні внутрішні правила і настройки, з якими може бути непросто розібратися, особливо враховуючи відсутність актуальною документації та вбудованої довідки.

Окремо варто сказати пару слів про пристрої для мережі Z-Wave, вироблені Fibaro. Вони, мабуть, є сьогодні найбільш функціональними і найкрасивішими в даному сегменті ринку. Видно, що компанія приділяє цим питанням багато уваги. Це підтверджується і численними нагородами, які вони заслужили.

\
